摘要：排水管道修復在國內城市市政建設中扮演著至關重要的角色。本文探討了非開挖技術的一系列優勢，包括不干擾交通、施工速度快以及綜合成本低等。此外，對幾種常見的非開挖修復技術進行了經濟和技術上的比較分析，***后結合一個實際的非開挖修復工程案例，對相關的經濟指標進行了詳細分析。本研究結果可為排水管道非開挖修復技術的造價分析和規劃提供重要參考。

引言

排水管道是城市市政基礎設施的重要組成部分，在城市污水處理、防洪排水等方面發揮著不可或缺的作用。隨著城市建設的飛速發展，排水管道的需求逐年增加，僅以上海市為例，截至2016年底，該市已有超過1.9萬千米的公共排水管道。

然而，部分早期建設并已運行半個世紀以上的管道出現了損壞問題。同時，正在進行的工程也偶爾會對附近已有的排水管道造成損害或影響，這種情況威脅到城市排水系統的安全運行。因此，對于存在問題的管道及時修復變得尤為緊迫。 傳統的管道修復方法通常需要挖掘并重新鋪設新的管道，這對周邊居民的出行和公共交通產生了不小的干擾，而且越來越受到環境等多方面的***。

相比之下，采用非開挖修復管道技術可以顯著減小對地面建筑物和交通的干擾，***大程度地保護城市居民的生活環境，延長管道的使用壽命，同時有效解決了土體流失、地下水滲漏等困擾城市排水系統運行的問題，減少了由于管道問題導致的城市管理難題。

一、排水管道非開挖修復技術的優勢

近幾十年來，非開挖修復技術已經嶄露頭角，成為一項環境友好的地下管線施工技術。這一技術主要是通過減少挖掘或避免挖掘的方式來鋪設、修復或更換排水管道[1]。與傳統的管道修復技術相比，非開挖修復技術具有明顯的優勢，包括占地面積小、工期短、施工效率高等。

盡管非開挖管道修復的費用較高，但這只是直接成本，還需要綜合考慮其他間接成本。例如，在上海的一些排水管道開挖和鋪設工程中，管線保護和搬遷費用占工程費用的45%至55%，交通維持費用占工程費用的10%。

在城市中，復雜交通網絡和多個權屬部門的地下管線使得環境保護、綠化保護以及周邊建筑物的保護等方面的成本也不容忽視。因此，本文從多個角度對這兩種修復方法進行了成本比較，具體數據見表1。 經過綜合分析，可以得出開挖式修復的成本和對社會的影響越來越大，而隨著非開挖修復技術的推廣和國產化，修復成本將逐漸降低，非開挖修復在社會成本和環境成本等方面的優勢將更加顯著。

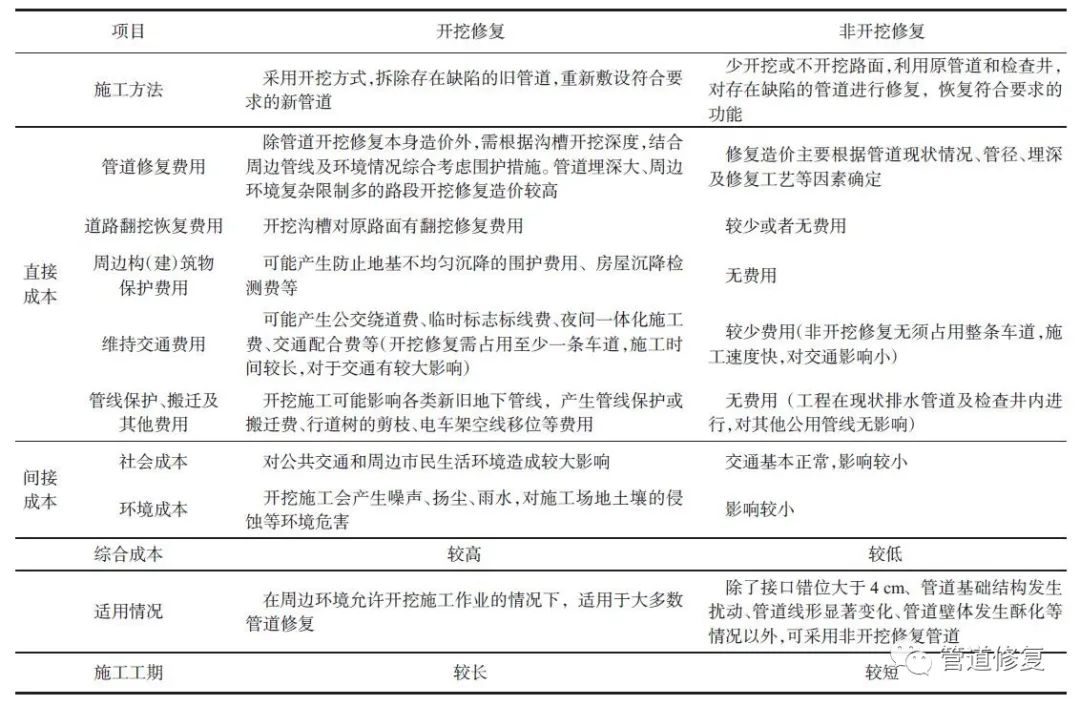

表1 排水管道開挖修復與非開挖修復造價對比分析

二、常用非開挖修復技術的成本比較

隨著非開挖技術的不斷成熟和廣泛應用，對于管道修復方案的選擇提出了更高的要求。在選擇***佳修復方案時，需要考慮現有管道的材料、管徑、損壞程度以及修復后管道的流量和強度等條件，同時也要兼顧修復的成本。非開挖修復技術多種多樣，但大致可以分為三類：整體修復、局部修復和輔助修復。本文將***研究國內目前常用的幾種方法，見表2。

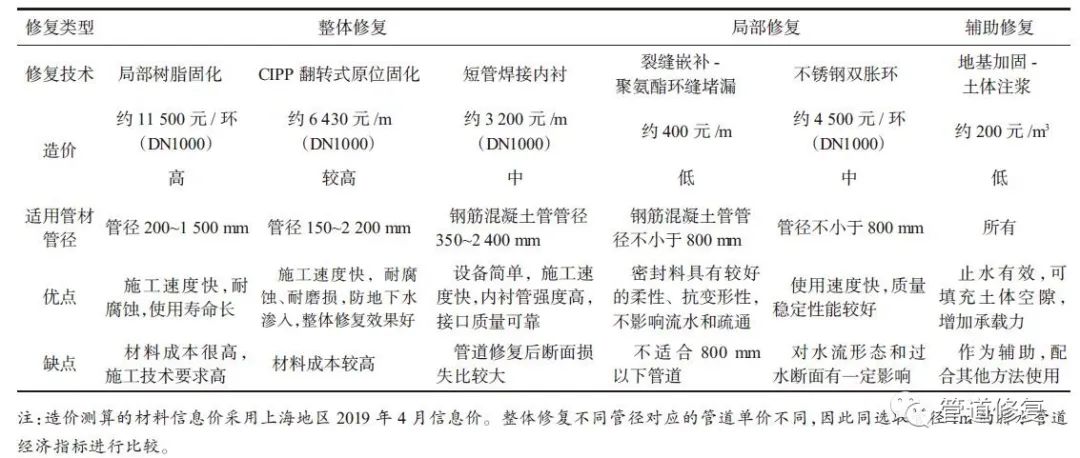

表2 常用非開挖修復技術的造價比較

從表2的對比可以看出，盡管短管焊接內襯法的成本相對較低，但會造成較大的斷面損失，修復效果有限。而CIPP翻轉式原位固化法能夠完全覆蓋老舊管道壁面和接頭，有效解決了老管道腐蝕、滲漏、破裂和脫節等問題，盡管成本較高，但在實際工程中得到了廣泛應用。 除了表中所列的方法外，還有其他整體修復技術，如折疊管牽引內襯法和機械制螺旋管內襯法。折疊管牽引內襯法僅適用于小口徑管道，容易出現焊接不達標導致漏水等問題，安全性較差。機械制螺旋管工程成本較高，這兩種方法在實際工程中使用較少。

三、工程實例分析

3.1 工程背景

本文以上海市普陀區涇陽路（同普路—棕櫚路）雨水管道工程為例進行分析。該雨水管道建設于1996年至1997年期間。然而，2016年10月的CCTV檢測發現，該排水管道存在腐蝕、脫節、錯位和滲漏等不同程度的結構性缺陷。涇陽路沿線主要為居住用地和基礎教育用地，人口密度較高。此外，涇陽路上還有φ300毫米的給水管道、信息管道和φ300毫米的燃氣管道等其他管道。

3.2 修復方案

根據工程背景情況，推薦采用排水管道非開挖修復技術，該技術在社會、經濟和環境效益方面都表現出良好的性能。由于待修復的排水管道的管徑較小，為了減小斷面損失，選擇了CIPP現場固化翻轉法。

3.3 造價分析

3.3.1 編制依據

本文根據相關的預算定額和造價信息來計算工程的造價指標。根據修復方案，非開挖修復管道的成本可大致分為管道預處理、管道修復、檢查井修復和其他幾個部分。

3.3.2 管道預處理

在進行管道修復之前，需要對現有排水管道進行封堵處理，然后使用高壓清洗車和吸淤車對待修復的管道進行疏通、沖洗和抽水處理。 根據測算，封堵頭子DN1000的指標為7,270元/只，封堵頭子DN1200的指標為9,120元/只，管道清淤清洗的指標為54元/米。綜合計算，該工程中DN1000DN1200管道的預處理成本約為320元/米。

3.3.3 管道修復

該工程的管道修復成本包括點狀修復、整體修復和土體注漿三個部分：

1）對于存在局部滲漏問題的管段，影響內襯固化修復的，首先進行局部點狀修復；

2）對于同一管段內存在三個以上的局部修復點，或者多個管段需要整體修復的情況，考慮對整個路段的管道進行修復；

3）對于存在34級滲漏問題的管段、管段中12級滲漏問題超過50%的部分，以及檢查井，采用土體注漿等方法進行修復。

（1）根據測算，CIPP點狀修復DN1000的指標為20,190元/環，CIPP點狀修復DN1200的指標為30,850元/環。

（2）經測算，CIPP整體修復DN1000的指標為6,430元/米，CIPP整體修復DN1200的指標為8,188元/米。

（3）土體注漿的指標為200元/立方米。 ***終計算得出，該工程中DN1000DN1200管道的修復成本約為8,100元/米。

3.3.4 檢查井修復

現有的磚砌檢查井存在不同程度的滲漏、腐蝕或損壞問題。檢查井的修復工作包括對部***縫進行聚氨酯環縫堵漏，以及使用鋁酸鹽防腐砂漿噴涂和周邊壓密注漿的方法進行修復。 根據測算，檢查井鋁酸鹽防腐混凝土噴涂的指標為300元/平方米，聚氨酯環縫堵漏的指標為400元/米，土體注漿的指標為200元/立方米。***終計算得出，該工程中檢查井的修復成本約為35,000元/座。

3.3.5 其他

管道修復過程中還包括CCTV檢測和臨時排水等其他費用。

（1）在管道修復之前和之后都需要進行CCTV檢測，考慮到兩次CCTV檢測管道的費用，指標為22.5元/（米?次）。

（2）在排水管道修復施工期間，需要確保施工段內的管道保持無水狀態，因此需要考慮“臨管+臨泵抽水”的臨時排水措施，以確保排水系統正常運行。臨時排水的經濟指標為500元/米。 綜上所述，DN1000~DN1200排水管道的非開挖修復成本約為9,500元/米。與類似管徑的新建排水管道項目相比，新建項目的成本大約為16,000元/米，除了拆除和新建管道的費用外，還包括路面的挖掘和修復、夜間施工措施費用以及管線保護等費用，綜合成本較高。

四、結論

隨著我國越來越多的城市排水管道修復工程的展開，采用非開挖修復技術在合適的情況下不僅延長了管道的使用壽命，減少了對地面建筑物和交通的干擾，而且綜合成本更低，取得了良好的經濟、社會和環境效益。本文通過以上分析，為排水管道非開挖修復技術的方案設計和成本分析提供了重要的參考和借鑒。
