頂管法、定向鉆進穿越技術、大斷面矩形通道掘進施工技術！

一、非開挖埋管施工技術的技術內容

非開挖埋管施工技術應用較多的主要有頂管法、定向鉆進穿越技術以及大斷面矩形通道掘進技術。

（1）頂管法

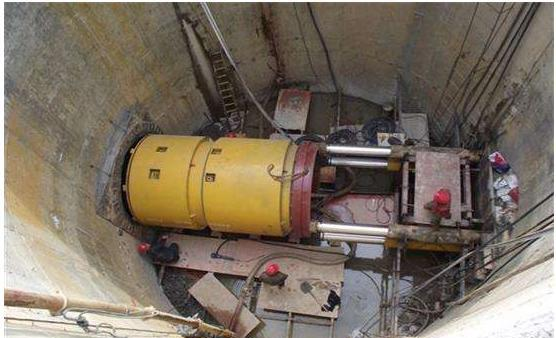

頂管法是在松軟土層或富水松軟地層中敷設管道的一種施工方法。隨著頂管技術的不斷發展與成熟，已經涌現了一大批超大口徑、超長距離的頂管工程?；炷另敼芄軓?**大達到4000mm，一次頂進***長距離也達到2080m。隨著大量超長距離、超大口徑頂管工程的出現，也產生了相應的頂管施工新技術。

（1）為維持超長距離頂進時的土壓平衡，采用恒定頂進速度及多級頂進條件下螺旋機智能出土調速施工技術；該新技術結合分析確定的土壓合理波動范圍參數，使頂管機智能的適應土壓變化，避免大的振動。

（2）針對超大口徑、超長距離頂進過程中頂力過大問題開發研制了全自動壓漿系統，智能分配注漿量，有效進行局部減阻。

（3）超長距離、多曲線頂管自動測量及偏離預報技術是迄今為止***為適合超長距離、曲線頂管的測量系統，該測量系統利用多臺測量機器人聯機跟蹤測量技術，結合歷史數據，對工具管導引的方向及幅度作出預報，極大地提高了頂進效率和頂管管道的質量。

（4）預應力鋼筒混凝土管頂管（簡稱JPCCP）拼接技術，利用副軌、副頂、主頂全方位三維立體式進行管節接口姿態調整，能有效解決該種新型復合管材高精度接口的拼接難題。

（2）定向鉆進穿越

根據入土點和出土點設計出穿越曲線，然后根據穿越曲線利用穿越鉆機先鉆出導向孔、再進行擴孔處理，回拖管線之后利用泥漿的護壁及潤滑作用將已預制試壓合格的管段進行回拖，完成管線的敷設施工。其新技術包括：

1）測量鉆頭位置的隨鉆測量系統，隨鉆測量系統的關鍵技術是在保證鉆桿強度的前提下鉆桿本體的密封以及鉆桿內***電纜連接處的密封。

2）具有孔底馬達的全新旋轉導向鉆進系統，該系統有效解決了定子和軸承的壽命問題以及可以按照設定導向進行旋轉鉆進。

（3）大斷面矩形地下通道掘進施工技術

利用矩形隧道掘進機在前方掘進，而后將分節預制好的混凝土結構件在土層中頂進、拼裝形成地下通道結構的非開挖法施工技術。矩形隧道掘進機在頂進過程中，通過調節后頂主油缸的推進速度或調節螺旋輸送機的轉速，以控制攪拌艙的壓力，使之與掘進機所處地層的土壓力保持平衡，保證掘進機的順利頂進，并實現上覆土體的低擾動；在刀盤不斷轉動下，開挖面切削下來的泥土進入攪拌艙，被攪拌成軟塑狀態的擾動土；對不能軟化的天然土，則通過加入水、粘土或其他物質使其塑化，攪拌成具有一定塑性和流動性的混合土，由螺旋輸送機排出攪拌艙，再由專用輸送設備排出；隧道掘進機掘進至規定行程，縮回主推油缸，將分節預制好的混凝土管節吊入并拼裝，然后繼續頂進，直至形成整個地下通道結構。

大斷面矩形地下通道掘進施工技術施工機械化程度高，掘進速度快，矩形斷面利用率高，非開挖施工地下通道結構對地面運營設施影響小，能滿足多種截面尺寸的地下通道施工需求。

二、技術指標

（1）頂管法

（1）根據工程實際分析螺旋機在不同壓力及土質條件下的出土能力變化趨勢，設計設定出適應工程的螺旋機智能調速功能，應對不同土層對出土機制的影響；

（2）利用帶球閥和有自動開閉的壓漿裝置，結合智能操控平臺，使每個注漿孔都被納入自動控制范圍，遠程操控、設定壓漿參數，合理分配壓漿量，在比較堅硬的卵石土層應設定多分配壓漿量，比較松軟、富水土層少壓漿或可不壓，起到有的放矢的功效；

93）預應力鋼筒混凝土管頂管施工承壓管道，采用特制的中繼環系統，中繼環承插口應按照預應力鋼筒混凝土管承插口精度要求制作，保證與其他管節接口密封性能良好；

94）預應力鋼筒混凝土頂管管節接口拼接施工，利用三維立體式拼接系統時，在承插口距離臨近時，應控制頂進速度0.001m/s，宜慢不宜快。

（2）定向鉆進穿越

（1）采用無線傳輸儀器進行隨鉆測量，免除有線傳輸帶來的距離***，在井眼位置安裝信號接收儀器，及時反饋軌道監測數據以及掌握鉆向動態。

（2）根據土層情況設定旋轉鉆頭方向參數以及孔底馬達的動力參數，結合遠程操控平臺智能化進行鉆進穿越施工。

（3）大斷面矩形地下通道掘進施工技術地下通道***大寬度 6.9m；地下通道***大高度 4.3m。

三、適用范圍

（1）頂管法

（1）特別適用于在具有粘性土、粉性土和砂土的土層中施工，也適用于在具有卵石、碎石和風化殘積土的土層中施工。

（2）適用于城區水污染治理的截污管施工，適用于液化氣與天然氣輸送管、油管的施工以及動力電纜、寬頻網、光纖網等電纜工程的管道施工。

(3）適用于城市市政地下工程中穿越公路、鐵路、建筑物下的1*3*1+19-10/29+7-3綜合通道及地鐵人行通道施工。

（2）定向鉆進穿越

(1）定向鉆進穿越法適合的地層條件為砂土、粉土、粘性土、卵石等地況。

(2）在不開挖地表面條件下，可廣泛應用于供水、煤氣、電力、電訊、天然氣、石油等管線鋪設施工。

(3）大斷面矩形地下通道掘進施工技術

能適應 N值在 10以下的各類粘性土、砂性土、粉質土及流砂地層；具有較好的防水性能，***大覆土層深度為 15m；通過隧道掘進機的截面模數組合，可滿足多種截面大小的地下通道施工需求。
