由于頂管技術具有如此眾多的優點，其在天然氣石油管道工程、城市道路排水工程中都得到十分廣泛的應用。本文主要開展頂管技術在城市道路排水工程中的應用研究，并從工作井與接收井施工、作業平臺搭設、頂進設備安裝、頂進施工以及測量與糾偏五個方面對城市道路排水工程中頂管技術的施工要點進行了詳細說明，具有一定的實際工程意義。

某市區一道路在降水天氣道路排水壓力較大，容易造成道路積水，給正常的道路交通帶來了嚴重影響。因此，采用頂管技術進行道路排水工程的建設。

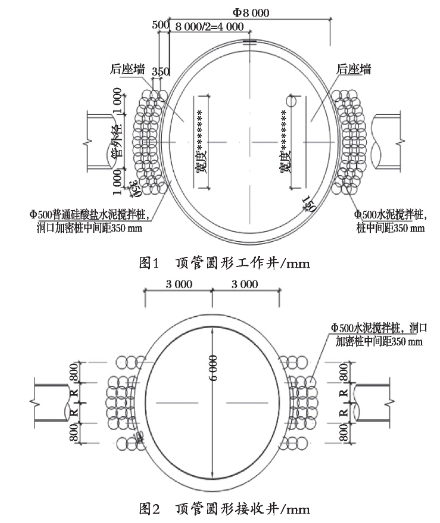

在頂管技術的實際應用中，頂進井與接收井是十分關鍵的兩個工作井，分別是排水管道頂進施工的起點與終點，工程施工圖如圖1、2所示。

首先，需要對道路排水的需求、地質條件等因素進行***充分考慮，并以此為依據確定排水管道的走向。在此過程中，尤其需要重視與周邊建筑物距離的保持，避免頂管施工對周邊建筑物造成不利的影響。

在確定排水管道的走向后，以施工***、方便為原則，確定頂進井與接收井的施工的位置。其次，根據頂管施工需求確定頂進井與接收井的尺寸。

在頂進井與接收井的施工中，還必須重視支承與防護，保障頂管施工的安全進行，避免由于頂進井與接收井坍塌而給施工人員帶來安全威脅。另外，在頂管施工過程中，排水管道的頂進需要克服巖土的阻力。

因此，頂進設備需要能產生足夠大的頂力以滿足實際施工的需要，而頂力的反作用需要依靠頂進井的后墻來承接。

根據牛頓第三定律，頂進井后墻所承接的反作用力與頂力大小相同，這就要求頂進井后墻在各方面的工程力學參數上都需要能夠滿足頂進施工的要求。在該工程中，頂進井后墻采用鋼筋混凝土施工。

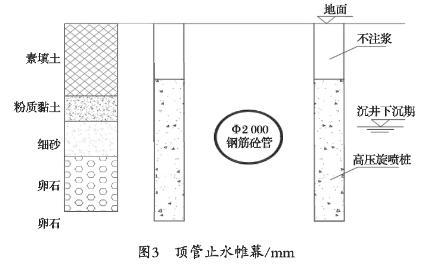

止水帷幕在施工中要注意以下幾個方面：

①旋噴樁水泥采用強度等級不能低于42.5級新鮮普通硅酸鹽水泥；

②漿液水灰為0.6，為提高防滲效果可適當加入水玻璃，施工前必須進行現場成孔試驗；

③漿液擴散半徑不小于0.25m，采取有效措施保證樁身間塔接不小于200；

④止水帷幕滲透系數不大于1×10^-7cm/s，加固體抗壓強度不小于1.6MPa；

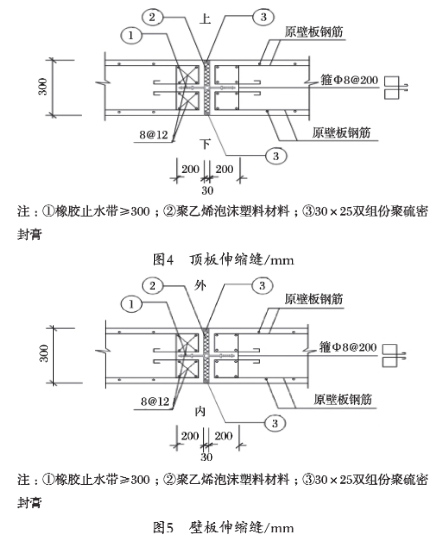

⑤加固時對周?chē)鷺?gòu)筑物進行監測，控制注漿壓力，以免加固施工時對構筑物造成破壞，施工圖如3、4、5所示。

頂進設備的安裝主要包括導軌、頂鎬和油泵的安裝幾個部分。導軌是控制管道頂進方向的關鍵設備，保證導軌安裝具有良好的精度與可靠的質量尤為重要。在該工程中，導軌材料選用重型鋼軌，這種材料不僅具有較高的強度，而且在剛度上也能滿足實際施工的需要，能夠有效避免導軌在受力情況下變形或斷裂的現象發生。在導軌的安裝中，導軌間l距An是十分重要的一項參數，由下式確定：

A₀=A+α（1）

兩導軌上部?jī)艟酁椋?/span>

A=2√（D-h+e）（h-e）（2）

式中，a——導軌上頂寬；D——管道外徑；h——導軌高；e——管外底至軌枕間距。

另外，在導軌安裝中還必須充分注重導軌之間的平行度、坡度等參數。在頂管施工的相關標準中，對導軌安裝中心距偏差、高程偏差的允許范圍做了詳細的規定與要求，確保導軌安裝的實際情況能夠滿足相關標準的規定與要求。***后，采用特制道釘固定的方式對導軌進行固定，并確保固定足夠牢靠。在導軌安裝完成后，還要對其安裝質量進行檢驗，同時還要定期對導軌參數進行校驗，避免導軌在頂管施工一段時間由于變形而對后續工作產生影響。

首節管道的頂進施工不僅與后續管道的頂進施工有著密不可分的關系，甚至還影響著整個工程的施工質量，必須充分重視首節管道的頂進施工。在首節管道上安裝頂鐵，并下放至導軌，經調校合格后進行管前挖土，挖出的土方需及時運走。當挖土達到頂進要求后，開啟頂進設備，利用油泵提供的高壓油驅動頂鎬伸出，推動管道向前。在此過程中，頂進速度需由零緩慢上升至正常頂進速度，避免速度的沖擊。同時，密切關注頂進設備的運行情況、頂鐵狀況以及頂進井后墻狀況，一旦出現異常情況，須立即停止并采取一系列行之有效的措施進行處理。管道頂進至一定位置后，停止頂進，并關閉頂進設備。第二節管道與首節管道的連接采用橡膠環對接的方式，這種方式不僅能夠確保連接無縫隙，而且能夠保障兩節管道直接的傳力均勻，避免沖擊。在第二節管道與***節管道連接完成之后，進行挖土、頂進等工序。后續管道施工與上相似，本文不再重復。為了有效減少管道頂進所需要克服的阻力，在首節管道上預留了一定數量的注漿孔。通過注漿可以在管道外層形成泥漿套，后續管道不再與土層直接接觸，而是在泥漿套中滑行。

首節管頂進方向的準確與否直接關系整段管道頂進的質量，因此，須在首節管吊放至軌道后，測量管子中線及前后端高程符合要求后再實施頂進。另外，在工作井合適位置安設固定經緯儀測站，根據管道設計的縱向坡度，調整經緯儀垂直度，在機頭位置對控制管道軸線與高程的光靶進行布設，通過光靶能夠及時修正管道軸線與高程偏差。此外，利用經緯儀對頂管情況進行全程測量。在頂管進洞、出洞以及糾偏時，應加大測量次數，提高頂進準確度。糾偏時應注意，每次糾偏量不宜過大，若上下與左右同時偏離，應按照先上下后左右的糾偏原則。糾偏時應緩慢進行，杜絕猛糾硬調、盲目糾偏。若偏差在1-2cm范圍內，可采用挖土校正法。若偏差大于2cm，則采用頂木校正或千斤頂校正。

（1）施工單位應核準工作井，接收井內空間是否滿足施工機具的要求。及時安裝井口臨時護欄，確定垂直上下交通組織方式等。施工單位在施工前需核實現狀管線情況，實施時應注意保護地下其他已建管線。若實施時遇到與設計不符，請及時與設計單位聯系。（2）施工期間頂管井抗浮由施工單位考慮抗浮措施。（3）施工過程中應注意安全用電，做好泥漿排放，管道施工時通風、有毒氣體檢測等安全措施。其他事宜按現行國家有關規范、規程執行。（4）井口應做好防護措施，防止物體、地面人員掉落。

頂管技術在城市道路排水工程的實際應用中，必須對各個環節進行嚴格的質量控制，確保所建設的排水工程質量能夠達到預期效果，使其能夠更好地為城市道路交通提供良好的服務。
